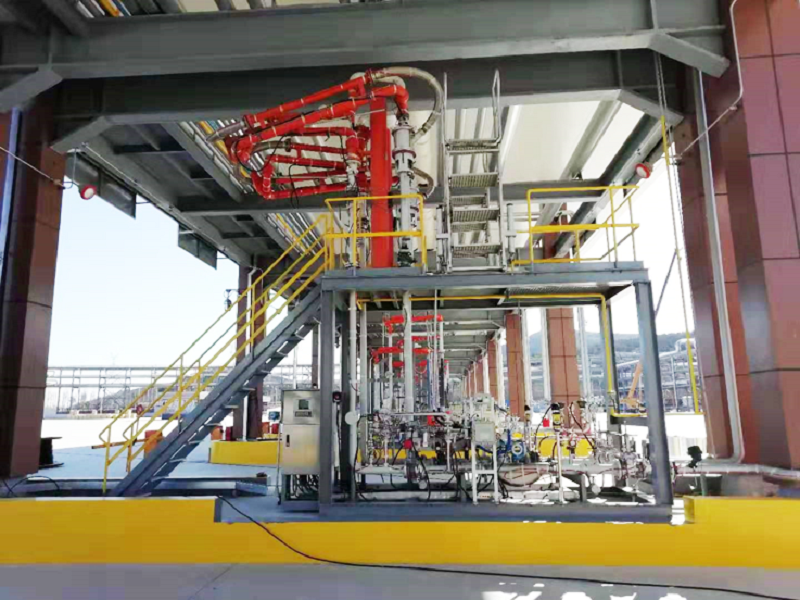

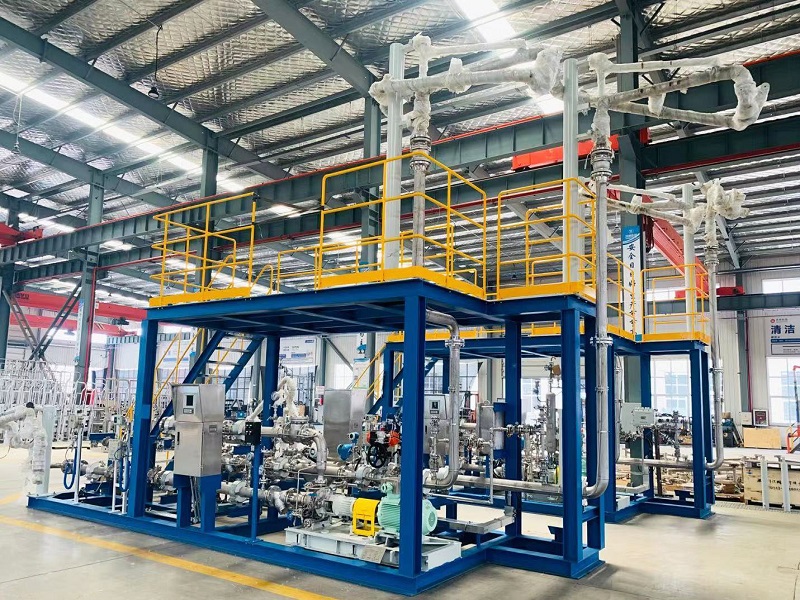

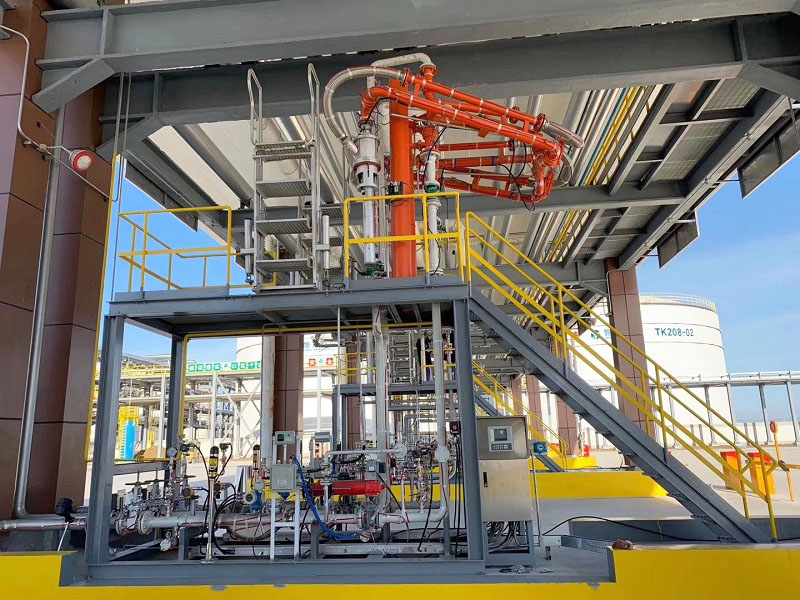

頂部裝車撬
產品類別: 計量裝卸車撬
產品描述
1、批量控制功能：安裝在撬架上的定量控制儀接到開始裝車的命令后，按預定程序啟動，打開相關閥門同時采集流量計的流量，到達預定裝車量時，按預定程序關閉相關閥門。
2、流量控制功能：裝車撬內安裝流量調節閥和質量流量計，設置安全量、安全流速、提前量等參數，精確控制裝車流量，減少水錘現象，增加裝車精度，滿足裝車工藝及安全要求。
3、溫度和壓力報警功能；裝車撬內管線上安裝壓力變送器和溫度變送器，對裝車過程中的溫度和壓力進行監測，當超過限定的溫度和壓力時，控制系統報警。
4、位置檢測功能：裝車撬內安裝鶴管停靠架，停靠架上安裝防爆接近開關，裝車完成后，裝車鶴管須放回到停靠架上，防止鶴管意外擺動，損壞鶴管或附近設備。
5、接地監測功能：裝車撬內安裝靜電接地控制器，裝車過程中實時監測接地電阻，當接地不良時，系統報警，并切斷裝車控制閥。
6、防雷設計：裝車撬內和外部連接的通訊線路、供電線路、信號線路加裝防雷柵，防止意外雷擊造成系統的損害。
7、控制和聯鎖功能：批量控制器按照工藝要求實現對撬內自控閥門的控制；采集裝車撬的壓力變送器、溫度變送器、流量計、靜電接地信號、閥位信號，并在批量控制儀上集中顯示，實現內部聯鎖。
8、通訊功能：裝車撬采用標準的RS485/MODBUS或TCP/IP通訊協議，可實時將裝車流量、溫度、壓力、閥位及靜電狀態等發送給DCS，滿足工廠數據管理要求。
產品參數
● 適用介質： 汽、柴、煤油等成品油、化工品的密閉裝車
● 管道材質：20#鋼、304、316不銹鋼
● 適用罐車： 符合標準的上裝罐車
● 設計溫度： -19-180℃
● 其他配置： 裝車鶴管可配置鶴管鎖緊式密封裝置、實現油氣高效收集回收；裝車鶴管配置伸縮垂管，使得出油口在裝車初始小流量階段浸沒入介質，并開始全速裝車，減少靜電的產生。
